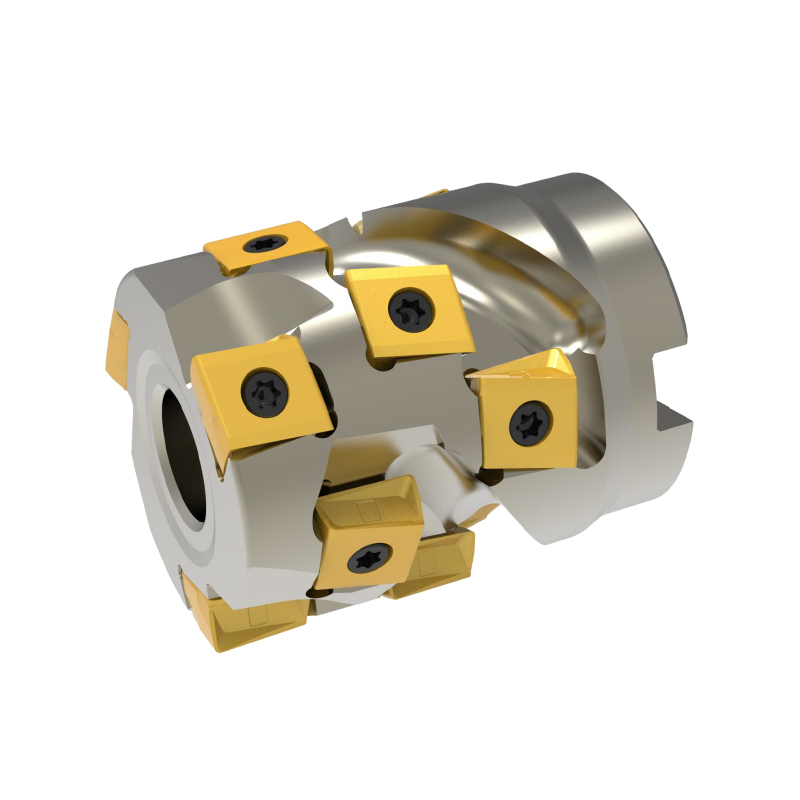

LN SERIES：CCM490LN หัวกัด

ด้ามมีดกัดข้าวโพด，Kr=90°

ติดต่อตอนนี้

ก่อนหน้า：SV SERIES：หัวกัด CCM90SV
ต่อไป:AP17Corn TYPE ชุดกัด：CCM90AP หัวกัด

คุณสมบัติ
สอบถาม

คุณสมบัติ

ใบมีดกลึงเส้นผ่านศูนย์กลางφ50 ～φ100mm
เม็ดมีดมีคมตัด 90° ทางขวามือ 4 คม การผสมผสานระหว่างคมตัดแบบเฮลิคอลและมุมคายบวกขนาดใหญ่ ทำให้การตัดง่ายขึ้น

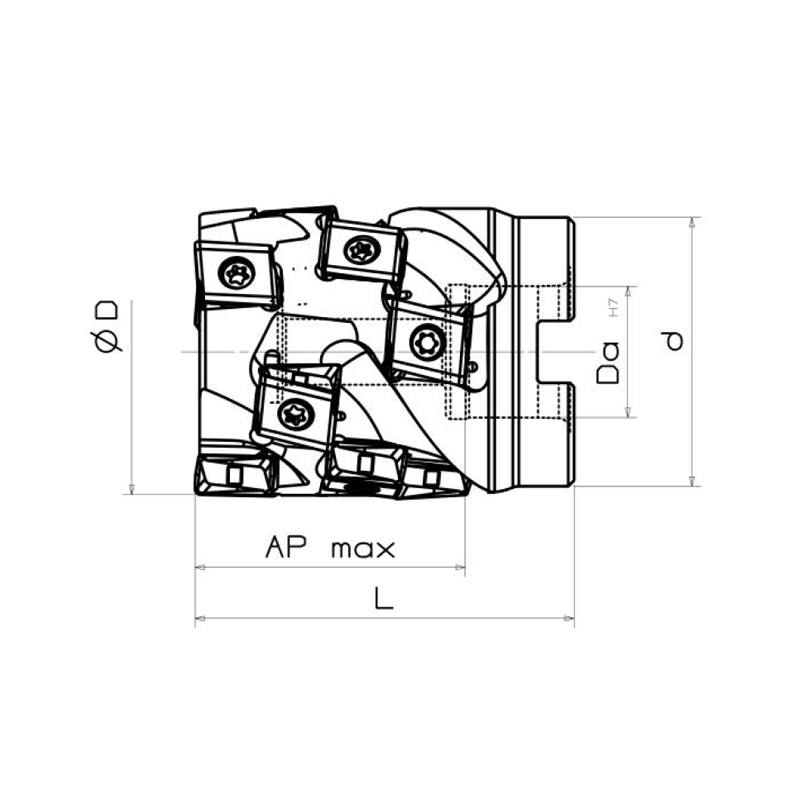

แบบอย่าง	kr		ฟัน	มิติ					แทรก
แบบอย่าง	kr		ฟัน	ง	AP สูงสุด	ง	แอล	ดา	แทรก
CCM490แอลN-3350A22ร-12	90°	3	9	50	31.5	45	55	22	LNชมU 1206
CCM490LN-3450A22R-12		3	12	50	42.0	45	65	22
CCM490LN-4463A27R-12		4	16	63	42.0	58	70	27
CCM490LN-4563A27R-12		4	20	63	52.5	58	80	27
CCM490LN-5580A32R-12		5	25	80	52.5	74	85	32
CCM490LN-54100A40R-16		5	20	100	57.0	94	90	40	LNHU 1608

◎หัวกัดมาตรฐานไม่มีน้ำหล่อเย็นภายใน ต้องสั่งซื้อเม็ดมีดแยกต่างหาก

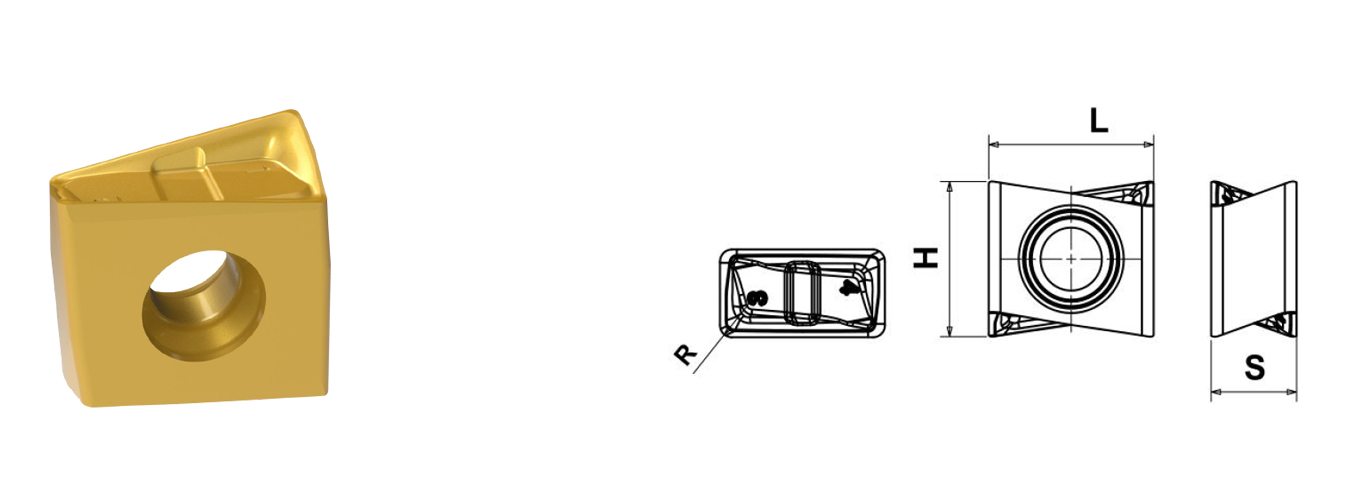

แบบอย่าง	ขอบ ยาว	เคอาร์ (° )	มิติ					ระดับ
แบบอย่าง	ขอบ ยาว	เคอาร์ (° )	L	H	ส	R	AP สูงสุด	CT5320	CT7320	CT8320	CT101
LNHU 120608-ม	12	90	12.7	13.0	6. 75	0.8	11.5	•	•	•
LNHU 120608-AL	12		12.7	13.0	6. 75	0.8	11.5				•
LNHU 160808-ม	16		16.4	16.2	8.0	0.8	15.0	•	•	•

อุปกรณ์เสริม

แบบอย่าง	สกรู	ประแจ
แบบอย่าง
CCM490LN-12	CSG4013-P	CTS15W-P
CCM490LN-16	CSG5016	CTS20W
